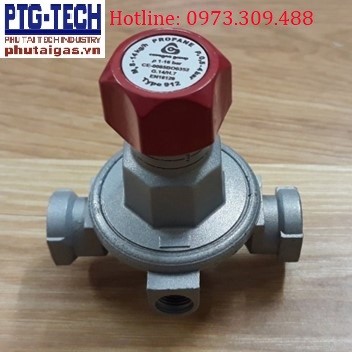

Van giảm áp cấp 1 LPG Cavagna Type 912 - giải pháp điều áp gọn cho hệ thống công nghiệp

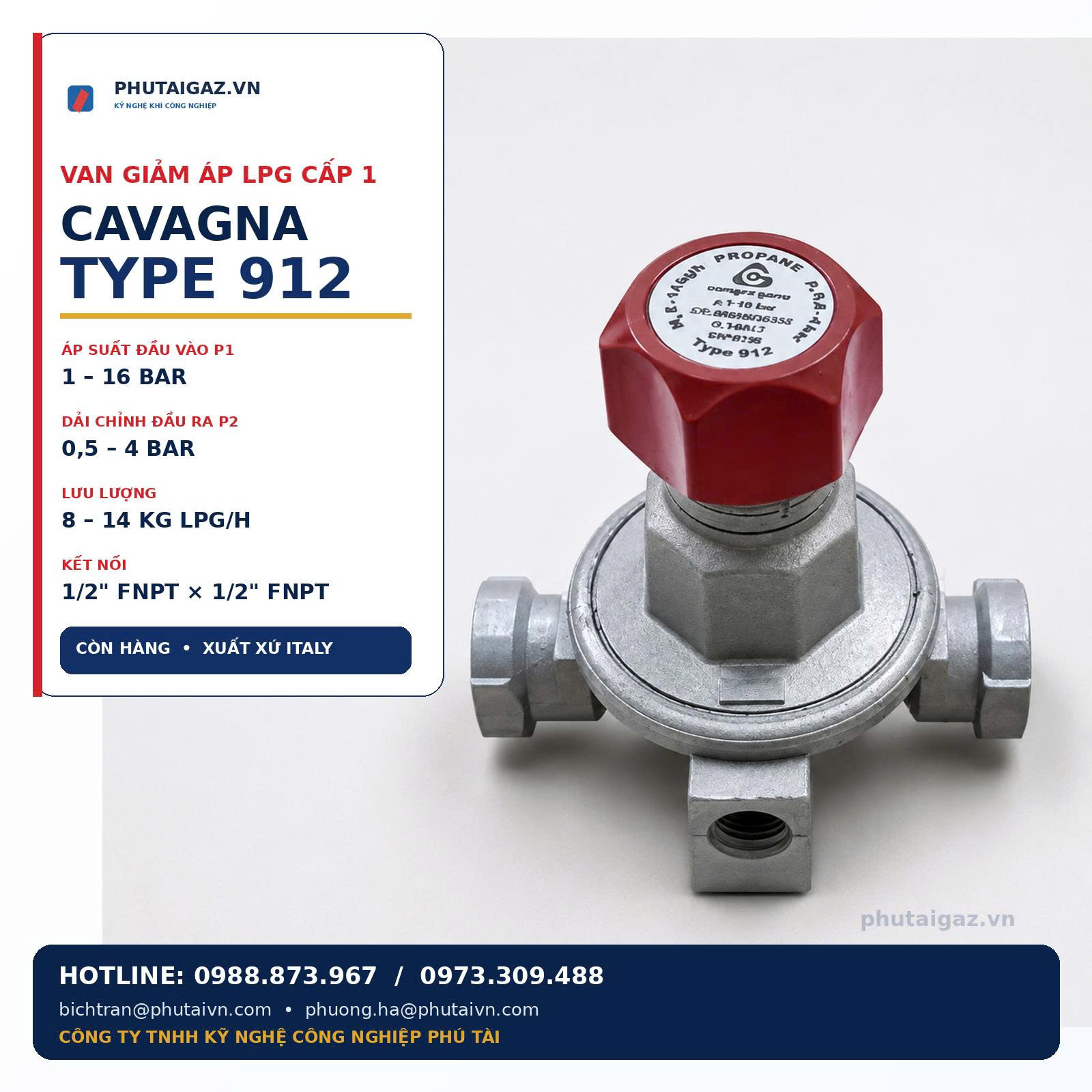

• Van giảm áp LPG Cavagna Type 912 được sử dụng tại cấp điều áp thứ nhất, giúp hạ áp suất LPG pha hơi từ nguồn cấp xuống mức áp trung gian có thể điều chỉnh. Với dải P1 từ 1 đến 16 bar, P2 từ 0,5 đến 4 bar và lưu lượng cấu hình 8-14 kg/h, thiết bị đáp ứng các hệ thống tiêu thụ LPG quy mô vừa, cần áp suất làm việc ổn định và khả năng hiệu chỉnh linh hoạt.
• Dòng Type 91 được Cavagna giới thiệu là nhóm van điều áp cao áp, có phiên bản áp suất đầu ra cố định hoặc điều chỉnh. Riêng thông số Type 912 trong tài liệu này được trình bày theo cấu hình lô hàng do Phú Tài cung cấp; khi đặt mua cần đối chiếu tem, part number, bản vẽ kết nối và CO/CQ.

1.Ưu điểm nổi bật

• Điều chỉnh áp trung gian trong dải 0,5-4 bar, phù hợp nhiều chế độ vận hành LPG công nghiệp.
• Lưu lượng cấu hình 8-14 kg/h, thích hợp cho cụm đốt, lò sấy, bếp công nghiệp và mạng LPG quy mô vừa khi được thiết kế đúng tải.
• Đầu vào và đầu ra 1/2" NPT giúp bố trí đường ống gọn; phải xác nhận đúng ren trong/ren ngoài trước khi chế tạo spool.
• Núm chỉnh lớn, dễ thao tác trong quá trình cài đặt và cân chỉnh bởi kỹ thuật viên có chuyên môn.
• Kết cấu thân hợp kim đúc nhỏ gọn, thuận tiện tích hợp trong tủ van, giàn góp hoặc cụm điều áp.

2.Thông số kỹ thuật

• Lưu ý công suất: Mức 8-14 kg/h là dữ liệu cấu hình tham chiếu, không phải lưu lượng bảo đảm trong mọi điều kiện. Lưu lượng thực tế phụ thuộc áp suất vào, áp suất ra, thành phần LPG, nhiệt độ, khả năng hóa hơi của nguồn và tổn thất đường ống.

3.ỨNG DỤNG VÀ NGUYÊN LÝ LÀM VIỆC

Ứng dụng đề xuất

• Hệ thống cấp LPG trung tâm cho nhà máy, xưởng sản xuất và cụm thiết bị tiêu thụ quy mô vừa.
• Lò nung, lò sấy, lò hơi nhỏ, buồng gia nhiệt và dây chuyền xử lý nhiệt sử dụng LPG.
• Bếp công nghiệp, hệ thống chế biến thực phẩm và thiết bị đốt cần áp trung gian theo thiết kế.
• Giàn góp nhiều bình LPG, tủ điều áp hoặc cụm van cấp khí cho khu vực sản xuất.
• Hệ thống cần van cấp 1 đặt trước van cấp 2 để đưa áp suất về mức phù hợp với thiết bị cuối.

Nguyên lý hoạt động

• Type 912 làm việc theo nguyên lý điều áp trực tiếp: lực lò xo cài đặt qua núm chỉnh tác động lên cụm màng; áp suất đầu ra tạo lực cân bằng ngược. Khi nhu cầu khí thay đổi, cơ cấu van tự điều chỉnh độ mở để duy trì mức áp đầu ra đã thiết lập trong giới hạn làm việc của cấu hình.
• Quan trọng: P2 0,5-4 bar là áp trung gian. Không nối trực tiếp van với thiết bị chỉ cho phép áp thấp nếu chưa có van cấp 2 hoặc bộ điều áp cuối tuyến phù hợp.

Cấu hình hệ thống tham khảo

• Xác định lưu lượng cực đại và áp suất yêu cầu tại thiết bị tiêu thụ.
• Kiểm tra khả năng cấp hơi của bình/bồn LPG tại nhiệt độ vận hành thấp nhất.
• Bố trí van khóa, lọc phù hợp và Type 912 tại cấp điều áp thứ nhất.
• Bổ sung đồng hồ, van an toàn hoặc thiết bị bảo vệ theo thiết kế được phê duyệt.
• Nếu thiết bị dùng áp thấp, lắp van cấp 2 sau Type 912 và kiểm tra áp tại điểm dùng.

Khi nào nên chọn Type 912?

• Nên cân nhắc Type 912 khi hệ thống cần lưu lượng khoảng 8-14 kg/h, áp nguồn nằm trong dải 1-16 bar và cần áp trung gian điều chỉnh 0,5-4 bar. Nếu tải tiêu thụ lớn hơn, biến động mạnh hoặc yêu cầu áp đầu ra thấp/chính xác hơn, kỹ sư cần tính lại cỡ van và phương án hai cấp thay vì chỉ chọn theo đường kính ren.

4.LỰA CHỌN, LẮP ĐẶT VÀ AN TOÀN

• Checklist lựa chọn trước khi đặt hàng
• Xác nhận môi chất LPG pha hơi; không dùng cho pha lỏng nếu nhà sản xuất không chỉ định.
• Xác nhận áp suất đầu vào nhỏ nhất/lớn nhất tại vị trí lắp.
• Xác nhận áp suất đầu ra yêu cầu và có cần van cấp 2 hay không.
• Tính lưu lượng cực đại đồng thời và hệ số dự phòng hợp lý.
• Đối chiếu 1/2" NPT: chiều ren, giới tính ren và vật liệu đầu nối.
• Xác nhận chức năng cổng phụ phía dưới theo bản vẽ của đúng part number; không tự suy đoán là cổng đo hoặc cổng xả.
• Yêu cầu tem nhãn, CO/CQ và hướng dẫn lắp đặt của lô hàng trước khi nghiệm thu.

Hướng dẫn lắp đặt cơ bản

• Khóa và cô lập nguồn LPG; xả áp theo quy trình an toàn của cơ sở.
• Kiểm tra van, ren, chiều dòng chảy và mức áp ghi trên tem trước khi lắp.
• Làm sạch đường ống; không để mạt kim loại, dầu mỡ hoặc vật lạ đi vào van.
• Dùng vật liệu làm kín tương thích LPG và ren NPT; không lắp lẫn NPT với Rc/BSPT.
• Không dùng thân van làm điểm chịu lực cho đường ống; phải có giá đỡ phù hợp.
• Mở van nguồn từ từ, kiểm tra rò rỉ bằng dung dịch hoặc thiết bị được phê duyệt; tuyệt đối không thử bằng ngọn lửa.
• Cân chỉnh P2 bằng đồng hồ đã kiểm định và niêm phong/thống nhất giá trị sau nghiệm thu.

Bảo dưỡng và kiểm tra định kỳ

• Quan sát rò rỉ, ăn mòn, biến dạng, rung động và tình trạng ren/đầu nối.
• Theo dõi sai lệch áp đầu ra khi tải thay đổi; kiểm tra ngay nếu áp tăng bất thường hoặc không ổn định.
• Không tự tháo cụm màng, lò xo hoặc cơ cấu chỉnh áp khi chưa có quy trình và phụ tùng phù hợp.
• Chu kỳ kiểm tra phải căn cứ mức độ sử dụng, môi trường lắp đặt, yêu cầu pháp luật và hướng dẫn của nhà sản xuất.
• Cảnh báo LPG: LPG dễ cháy và có thể tích tụ ở vị trí thấp. Việc lựa chọn, lắp đặt, thử kín, điều chỉnh và bảo dưỡng phải do người có chuyên môn thực hiện trong khu vực thông gió, kiểm soát nguồn gây cháy và tuân thủ quy trình an toàn của cơ sở.

Cảnh báo LPG: LPG dễ cháy và có thể tích tụ ở vị trí thấp. Việc lựa chọn, lắp đặt, thử kín, điều chỉnh và bảo dưỡng phải do người có chuyên môn thực hiện trong khu vực thông gió, kiểm soát nguồn gây cháy và tuân thủ quy trình an toàn của cơ sở.
