Dịch vụ bảo dưỡng, sửa chữa, nâng cấp và tái kiểm định bồn trạm LPG công nghiệp

Bồn trạm LPG công nghiệp là mắt xích quan trọng trong hệ thống cung cấp nhiên liệu cho lò hơi, lò sấy, dây chuyền nhiệt, nhà máy thực phẩm, cơ khí, gốm sứ và nhiều ngành sản xuất khác. Do LPG được tồn chứa ở trạng thái hóa lỏng dưới áp suất và có khả năng tạo hỗn hợp cháy nổ khi rò rỉ, mọi hư hỏng nhỏ tại thân bồn, mối hàn, đường ống, mặt bích, van, thiết bị đo hoặc hệ thống phòng cháy chữa cháy đều cần được phát hiện và xử lý có kiểm soát.

Phutaigas cung cấp dịch vụ khảo sát, bảo dưỡng, sửa chữa, nâng cấp và hỗ trợ kiểm định lại bồn trạm LPG theo hiện trạng thực tế, hồ sơ thiết kế – hoàn công, tiêu chuẩn chế tạo ban đầu và yêu cầu vận hành của khách hàng. Mục tiêu là khôi phục tình trạng kỹ thuật an toàn, giảm nguy cơ rò rỉ, hạn chế dừng máy ngoài kế hoạch và hoàn thiện bộ hồ sơ phục vụ nghiệm thu, kiểm định.

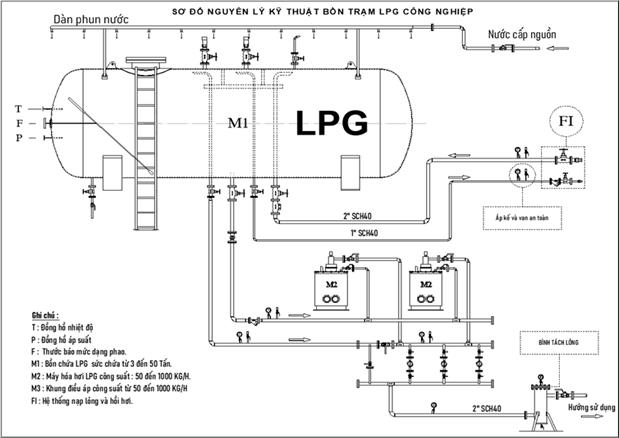

Hình 1. Sơ đồ nguyên lý tham khảo bồn trạm LPG công nghiệp. Cấu hình thực tế phải đối chiếu hồ sơ thiết kế và bản vẽ hoàn công của từng trạm.

1. Tại sao bồn trạm LPG phải được kiểm định định kỳ?

Kiểm định định kỳ không chỉ là yêu cầu tuân thủ mà còn là biện pháp xác nhận khả năng làm việc an toàn của bồn và các cơ cấu bảo vệ trong suốt vòng đời thiết bị. QCVN 02:2020/BCT áp dụng trực tiếp cho bồn chứa LPG cố định có dung tích từ 0,15 m³ trở lên và điều chỉnh cả hoạt động sử dụng, sửa chữa, bảo dưỡng, thử nghiệm và kiểm định.

• Xác nhận tình trạng thân bồn, chỏm bồn, cổ ống, mối hàn, gối đỡ và móng sau một chu kỳ vận hành.
• Phát hiện sớm ăn mòn, rỗ cục bộ, giảm chiều dày, nứt, biến dạng, lún lệch hoặc các sửa chữa không phù hợp trước khi phát triển thành sự cố.
• Đánh giá sự làm việc của van an toàn, van đóng ngắt khẩn cấp, van hạn chế lưu lượng, áp kế, nhiệt kế, thiết bị đo mức, cảm biến khí và các mạch liên động.
• Bổ sung căn cứ kỹ thuật để chủ đầu tư tiếp tục vận hành, lập kế hoạch bảo dưỡng, mua bảo hiểm, quản trị rủi ro và đáp ứng yêu cầu kiểm tra của cơ quan quản lý.

Chu kỳ kiểm định cần ghi nhớ

• Khám xét bên trong và bên ngoài: 03 năm/lần.
• Khám xét bên trong, bên ngoài và thử thủy lực: 06 năm/lần hoặc sau khi thay đổi vị trí lắp đặt.
• Kiểm định bất thường: sau sửa chữa, nâng cấp, cải tạo có ảnh hưởng đến tình trạng kỹ thuật an toàn; sau di dời; khi bồn ngừng hoạt động từ 12 tháng trở lên; hoặc khi cơ sở/cơ quan có thẩm quyền yêu cầu.
• Thời hạn có thể ngắn hơn khi nhà chế tạo quy định, cơ sở yêu cầu hoặc kiểm định viên có căn cứ kỹ thuật và ghi rõ lý do trong biên bản.

2. Tại sao phải thường xuyên bảo dưỡng và sửa chữa?

Giữa hai kỳ kiểm định, bồn trạm vẫn chịu tác động liên tục của thời tiết, độ ẩm, rung động, thay đổi nhiệt độ và áp suất, thao tác đóng mở van, lún nền, va chạm cơ học và sự lão hóa của vật liệu phi kim. Vì vậy, bảo dưỡng theo tình trạng và theo kế hoạch là lớp phòng vệ chủ động, không thể thay thế bằng việc chờ đến ngày kiểm định.

Suy giảm đường hàn và đường ống

Bề mặt kim loại có thể bị han gỉ, rỗ rỉ, bong vảy sơn hoặc ăn mòn cục bộ tại vùng giữ nước, gối đỡ, cổ ống, mối hàn và vị trí khuất. Rung động và ứng suất chu kỳ cũng có thể làm suy giảm mối nối.

Gioăng và vật liệu làm kín lão hóa

Gioăng cao su, PTFE và vật liệu làm kín tại van, mặt bích, khớp nối có thể chai cứng, biến dạng, mất đàn hồi hoặc giảm lực siết theo thời gian, làm tăng nguy cơ thẩm thấu và rò rỉ LPG.

Thiết bị đo và cảm biến bị sai lệch

Áp kế, nhiệt kế, thiết bị đo mức, transmitter, cảm biến nồng độ hydrocarbon và mạch báo động có thể trôi điểm đo, bám bẩn, đứt tín hiệu hoặc sai cài đặt, dẫn đến chỉ báo không đúng trạng thái thực.

Van an toàn cần kiểm tra và hiệu chỉnh

Cặn bẩn, ăn mòn, kẹt cơ cấu, lão hóa lò xo hoặc sai áp suất đặt có thể làm van mở sớm, mở muộn hoặc không kín. Van phải được kiểm tra, hiệu chỉnh và niêm chì phù hợp với thông số bồn và quy định kiểm định.

Hệ thống cấp nước chữa cháy có thể suy giảm

Bơm, bể nước, đường ống vòng, trụ/họng nước, lăng phun, dàn phun sương, đầu phun và van điều khiển cần được chạy thử để bảo đảm đủ lưu lượng, áp lực, vùng phủ và khả năng khởi động khi có sự cố.

Bu lông, mặt bích và kết cấu đỡ hư hỏng

Bu lông lâu ngày có thể han gỉ, giảm tiết diện, lỏng lực siết hoặc kẹt ren; mặt bích có thể lệch; gối đỡ, thang, sàn thao tác và hàng rào có thể biến dạng hoặc mất lớp bảo vệ.

Các hạng mục thường bị bỏ sót

• Lớp sơn chống ăn mòn, tình trạng đọng nước và các điểm tiếp xúc giữa bồn – gối đỡ.
• Hệ thống tiếp địa, chống sét, liên kết đẳng thế và thiết bị điện phòng nổ trong vùng nguy hiểm.
• Van đóng ngắt khẩn cấp, van hạn chế lưu lượng, van một chiều, van xả đáy và đường xả van an toàn.
• Nền móng, độ lún/chuyển vị, rãnh thoát nước, bảo vệ chống va chạm, hàng rào và biển cảnh báo.
• Quy trình vận hành, quy trình xử lý sự cố, nhật ký vận hành và nhật ký sửa chữa.

Theo QCVN 02:2020/BCT, lớp phủ bảo vệ bồn phải được kiểm tra không quá 02 năm/lần; chiều dày thành bồn được kiểm tra định kỳ nhưng không quá 05 năm/lần; chu kỳ bảo dưỡng tối đa không quá 05 năm. Ngoài ra, người vận hành vẫn phải kiểm tra tình trạng làm việc hằng ngày theo quy trình của cơ sở.

3. Phạm vi dịch vụ Phutaigas

• Khảo sát, đối chiếu hồ sơ thiết kế – hoàn công, lý lịch bồn, biên bản và giấy chứng nhận kiểm định, lịch sử vận hành – sửa chữa.
• Đánh giá tình trạng bồn, đường ống, mối hàn, van, thiết bị đo, cảm biến, hệ thống điện – điều khiển, tiếp địa – chống sét và hệ thống PCCC.
• Đo chiều dày siêu âm; kiểm tra trực quan; tổ chức/đề xuất PT, MT, UT, RT hoặc phương pháp NDT phù hợp tại các vị trí nghi ngờ.
• Tháo lắp, vệ sinh, tẩy gỉ, xử lý bề mặt, sơn chống ăn mòn; bảo dưỡng và thay thế gioăng, bu lông, van và phụ kiện chuyên dùng cho LPG.
• Sửa chữa, gia cường hoặc thay thế chi tiết theo phương án kỹ thuật được phê duyệt; lập tính toán sức bền khi phạm vi cải tạo, nâng cấp yêu cầu.
• Hiệu chuẩn/kiểm định thiết bị đo; kiểm tra, hiệu chỉnh và niêm chì van an toàn; cài đặt lại cảnh báo, liên động và van đóng ngắt khẩn cấp.
• Thử thủy lực, thử kín, kiểm tra rò rỉ và chạy thử chức năng theo quy chuẩn, hồ sơ thiết kế và phương án đã thống nhất.
• Chuẩn bị hồ sơ, phối hợp tổ chức kiểm định đủ điều kiện, hỗ trợ nghiệm thu và bàn giao đưa hệ thống trở lại vận hành.

4. Quy trình thực hiện dịch vụ

1. Tiếp nhận yêu cầu và báo giá khảo sát. Phutaigas tiếp nhận thông tin về dung tích bồn, áp suất thiết kế/làm việc, năm chế tạo, tình trạng vận hành, thời hạn kiểm định, phạm vi mong muốn và điều kiện dừng trạm; sau đó gửi báo giá khảo sát, đánh giá hiện trạng.
2. Tiếp nhận và rà soát hồ sơ. Khách hàng cung cấp hồ sơ hoàn công, lý lịch bồn, hồ sơ chế tạo, bản vẽ, quy trình vận hành, nhật ký sửa chữa, biên bản và giấy chứng nhận kiểm định gần nhất, chứng thư hiệu chuẩn/kiểm định của thiết bị đo và cơ cấu an toàn.
3. Khảo sát hiện trường và lập báo cáo. Kỹ sư kiểm tra trực quan, đo đạc, ghi nhận tồn tại, đối chiếu thiết kế và đánh giá mức độ ưu tiên. Báo cáo khảo sát nêu rõ hạng mục đạt, hạng mục cần xử lý ngay, hạng mục cần theo dõi, đề xuất giải pháp, khối lượng và báo giá sửa chữa/nâng cấp.
4. Lập biện pháp thi công và kế hoạch an toàn. Thống nhất phạm vi cô lập, LOTO, thu hồi LPG, vùng cấm, giấy phép làm việc, phương án giàn giáo, nâng hạ, không gian hạn chế, làm việc nóng, PCCC trực và kế hoạch ứng cứu. Mọi sửa chữa ảnh hưởng phần chịu áp lực phải bám theo tiêu chuẩn chế tạo ban đầu và hồ sơ kỹ thuật được phê duyệt.
5. Dừng trạm, thu hồi LPG và xác nhận gas-free. Cô lập nguồn, thu hồi/chuyển LPG còn lại bằng phương án phù hợp; giảm áp có kiểm soát; thổi đuổi bằng khí trơ; đo LEL/O₂ tại nhiều vị trí và xác nhận đủ điều kiện trước khi mở thiết bị. Nước chỉ được nạp sau khi hệ thống đã an toàn và phương án vệ sinh/thử thủy lực được phê duyệt.
6. Tháo rời, vệ sinh và kiểm tra chi tiết. Tháo van, thiết bị đo, phụ kiện và đoạn ống theo phạm vi; đánh dấu vị trí; vệ sinh, tẩy gỉ, xử lý bề mặt; kiểm tra kích thước, tình trạng làm kín, ăn mòn và khuyết tật. Thực hiện NDT và đo chiều dày theo kế hoạch kiểm tra.
7. Sửa chữa, thay thế và nâng cấp. Phutaigas lập danh sách vật tư/chi tiết không còn khả năng sử dụng, báo cáo chủ đầu tư và chỉ thay thế khi được phê duyệt. Vật liệu, van, gioăng, bu lông và phụ kiện phải phù hợp LPG, có thông số áp suất – nhiệt độ đáp ứng thiết kế; vật liệu sửa chữa phần chịu áp không thấp hơn vật liệu ban đầu.
8. Hiệu chuẩn và cài đặt thiết bị an toàn. Áp kế, nhiệt kế, thiết bị đo mức, cảm biến và transmitter được hiệu chuẩn/kiểm định theo phạm vi; van an toàn được kiểm tra, hiệu chỉnh và niêm chì; các ngưỡng cảnh báo, liên động, ESD và tín hiệu về tủ điều khiển được kiểm tra, cài đặt lại theo hồ sơ được duyệt. Kết quả được lưu vào bộ hồ sơ phục vụ kiểm định.
9. Lắp đặt hoàn thiện và thử nghiệm nội bộ. Lắp lại hệ thống theo bản vẽ, kiểm soát vật liệu làm kín và lực siết; kiểm tra đường ống, giá đỡ, chiều xả van an toàn và hướng thao tác. Thực hiện thử thủy lực khi thuộc phạm vi, thử kín, kiểm tra rò rỉ, chạy thử bơm/dàn hóa hơi/hệ thống nước chữa cháy và kiểm tra chức năng bảo vệ.
10. Kiểm định, nghiệm thu và bàn giao. Phối hợp với tổ chức kiểm định kỹ thuật an toàn đủ điều kiện thực hiện kiểm định định kỳ hoặc bất thường; hoàn thiện các kiến nghị; lập biên bản nghiệm thu, bàn giao hồ sơ, hướng dẫn vận hành và khuyến nghị kế hoạch kiểm tra – bảo dưỡng tiếp theo.

5. Hồ sơ kỹ thuật bàn giao

Tùy phạm vi hợp đồng và kết quả thực tế, bộ hồ sơ có thể bao gồm:

• Biên bản tiếp nhận hồ sơ; báo cáo khảo sát và đánh giá hiện trạng kèm ảnh.
• Phương án sửa chữa/nâng cấp, bản vẽ và tính toán sức bền khi có yêu cầu.
• Danh mục vật tư thay thế; chứng chỉ vật liệu, van, phụ kiện và thiết bị.
• WPS/PQR/WPQ, sơ đồ mối hàn, hồ sơ thợ hàn và báo cáo NDT đối với công việc hàn chịu áp lực.
• Chứng thư hiệu chuẩn/kiểm định thiết bị đo; biên bản hiệu chỉnh, niêm chì van an toàn; kết quả kiểm tra tiếp địa, chống sét và thiết bị bảo vệ.
• Biên bản đo chiều dày, thử thủy lực, thử kín, kiểm tra rò rỉ và chạy thử chức năng.
• Bản vẽ hoàn công cập nhật, nhật ký sửa chữa, biên bản nghiệm thu và tài liệu phục vụ kiểm định.
• Giấy chứng nhận/biên bản kiểm định do tổ chức kiểm định đủ điều kiện phát hành sau khi hệ thống đạt yêu cầu.

6. Quy chuẩn, tiêu chuẩn áp dụng

Danh mục dưới đây là khung viện dẫn phổ biến. Tiêu chuẩn áp dụng cuối cùng phải được xác định theo hồ sơ thiết kế – chế tạo ban đầu, phạm vi sửa chữa/nâng cấp, yêu cầu của tổ chức kiểm định, hợp đồng và quy định pháp luật hiện hành. Không tự ý pha trộn các bộ quy tắc khi chưa đánh giá tính tương thích.

7. Khi nào cần dừng trạm để kiểm tra ngay?

• Có mùi LPG, báo động cảm biến khí, tiếng xì hoặc phát hiện bọt khi kiểm tra rò rỉ.
• Xuất hiện vùng đóng băng bất thường tại van/mặt bích, tụt áp không giải thích được hoặc mức LPG thay đổi bất thường.
• Van an toàn rò, nhảy lặp lại, mất niêm chì hoặc thông số không còn đọc được.
• Áp kế, thiết bị đo mức, nhiệt kế hoặc tín hiệu điều khiển sai lệch, dao động hoặc mất tín hiệu.
• Bồn, đường ống, mối hàn, bu lông, gối đỡ có han gỉ nặng, rỗ, nứt, phồng, móp hoặc biến dạng.
• Móng lún, bồn dịch chuyển, giá đỡ rung mạnh, đường ống bị kéo lệch hoặc xảy ra va chạm cơ học.
• Hệ thống ESD, bơm nước chữa cháy, dàn phun sương, tiếp địa, chống sét hoặc thiết bị điện phòng nổ không hoạt động đúng.
• Bồn/trạm từng chịu tác động của cháy, nhiệt, ngập lụt, sét đánh hoặc sự cố công nghệ.

8. Tại sao nên lựa chọn dịch vụ của Phutaigas?

• Tiếp cận theo toàn hệ thống: bồn, đường ống, van, thiết bị đo – điều khiển, PCCC, điện phòng nổ, tiếp địa và hồ sơ kỹ thuật được xem xét đồng bộ.
• Giải pháp dựa trên hiện trạng: phân loại hạng mục cần sửa ngay, cần thay thế, có thể theo dõi hoặc nên nâng cấp; khối lượng và chi phí được làm rõ trước khi triển khai.
• Quản lý thay đổi có hồ sơ: mọi thay đổi ảnh hưởng an toàn được kiểm soát bằng phương án, vật liệu, hồ sơ hàn/NDT, thử nghiệm và bản vẽ hoàn công phù hợp.
• Phối hợp đầu mối: Phutaigas tổ chức công việc hiện trường và phối hợp các đơn vị NDT, hiệu chuẩn, kiểm định đủ năng lực/phạm vi theo yêu cầu, giúp khách hàng giảm thời gian điều phối.
• Ưu tiên an toàn và tính liên tục sản xuất: kế hoạch dừng trạm, vật tư, giàn giáo, thử nghiệm và lịch kiểm định được chuẩn bị trước để hạn chế phát sinh và rút ngắn thời gian ngừng cấp khí.
• Bàn giao có thể truy xuất: báo cáo, biên bản, chứng chỉ và khuyến nghị chu kỳ kiểm tra tiếp theo được tổng hợp để phục vụ quản lý vận hành lâu dài.

9. Câu hỏi thường gặp

Bồn LPG cứ 3 năm phải thử thủy lực một lần đúng không?

Không. Theo QCVN 02:2020/BCT, chu kỳ 03 năm là khám xét bên trong và bên ngoài; khám nghiệm kèm thử thủy lực là 06 năm/lần, trừ trường hợp có yêu cầu ngắn hơn hoặc kiểm định bất thường. Mốc cụ thể phải theo giấy chứng nhận và kết luận kiểm định.

Sửa đường ống hoặc thay van có phải kiểm định bất thường không?

Phải đánh giá mức độ ảnh hưởng. Khi sửa chữa, nâng cấp hoặc cải tạo ảnh hưởng tình trạng kỹ thuật an toàn của bồn, QCVN yêu cầu kiểm định bất thường. Tổ chức kiểm định và đơn vị quản lý cần thống nhất phạm vi dựa trên hồ sơ sửa chữa.

Có thể thử bằng khí thay cho thử thủy lực không?

Chỉ trong trường hợp đặc biệt khi không thể thử bằng nước do điều kiện nền móng, thoát nước hoặc công nghệ. Phải có kiểm tra kỹ thuật đạt yêu cầu, tính toán bền, phương án thử và vùng an toàn riêng vì năng lượng tích trữ khi thử khí lớn hơn nhiều.

Khách hàng cần chuẩn bị hồ sơ gì trước khảo sát?

Tối thiểu gồm lý lịch bồn, hồ sơ chế tạo, bản vẽ thiết kế/hoàn công, biên bản và giấy chứng nhận kiểm định gần nhất, nhật ký vận hành – sửa chữa, hồ sơ hiệu chuẩn/kiểm định thiết bị đo và cơ cấu an toàn. Nếu hồ sơ thiếu, Phutaigas sẽ lập danh mục cần bổ sung.

Bao lâu hoàn thành bảo dưỡng và tái kiểm định?

Thời gian phụ thuộc dung tích, số bồn, mức độ ăn mòn, phạm vi hàn – thay thế, thời gian gas-free, NDT, thử áp và lịch của tổ chức kiểm định. Tiến độ chỉ được chốt sau khảo sát và rà soát hồ sơ.
